Oświetlenie obiektów sportowych klasy I, II i III
VAVELIGHT projektuje, produkuje i montuje oświetlenie LED dla stadionów, hal sportowych, boisk i kortów. Każdy projekt dostosowujemy do wymagań normy PN-EN 12193 oraz przeznaczenia obiektu – od zawodów transmitowanych w telewizji po treningi amatorskie.
Dla kogo jest to rozwiązanie i jaki problem rozwiązuje
Złe oświetlenie boiska to nie tylko niewygoda. To realne ryzyko: gorsza widoczność piłki i ruchu zawodników, efekt „zebry” (nierówne oświetlenie fragmentów płyty boiska), olśnienie zawodników i widzów oraz jakość transmisji telewizyjnych poniżej wymaganego standardu.
Oferta VAVELIGHT jest dla:
- Klubów sportowych i zarządców stadionów – potrzebujących oświetlenia spełniającego wymogi federacji (np. FIFA, UEFA, FIBA) dla rozgrywek ligowych i międzynarodowych.
- Samorządów – inwestujących w oświetlenie boisk szkolnych, orlików i obiektów rekreacyjnych.
- Biur projektowych i wykonawców – szukających partnera do zaprojektowania instalacji zgodnej z normami i przygotowania symulacji fotometrycznej.
- Inwestorów prywatnych – budujących hale sportowe, korty tenisowe lub baseny.
Co obejmuje oferta oświetlenia obiektów sportowych VAVELIGHT
- Projekt oświetlenia dopasowany do dyscypliny sportu, wymiarów płyty boiska i klasy rozgrywek.
- Symulacja komputerowa (obliczenia fotometryczne) pokazująca rozkład natężenia światła przed realizacją.

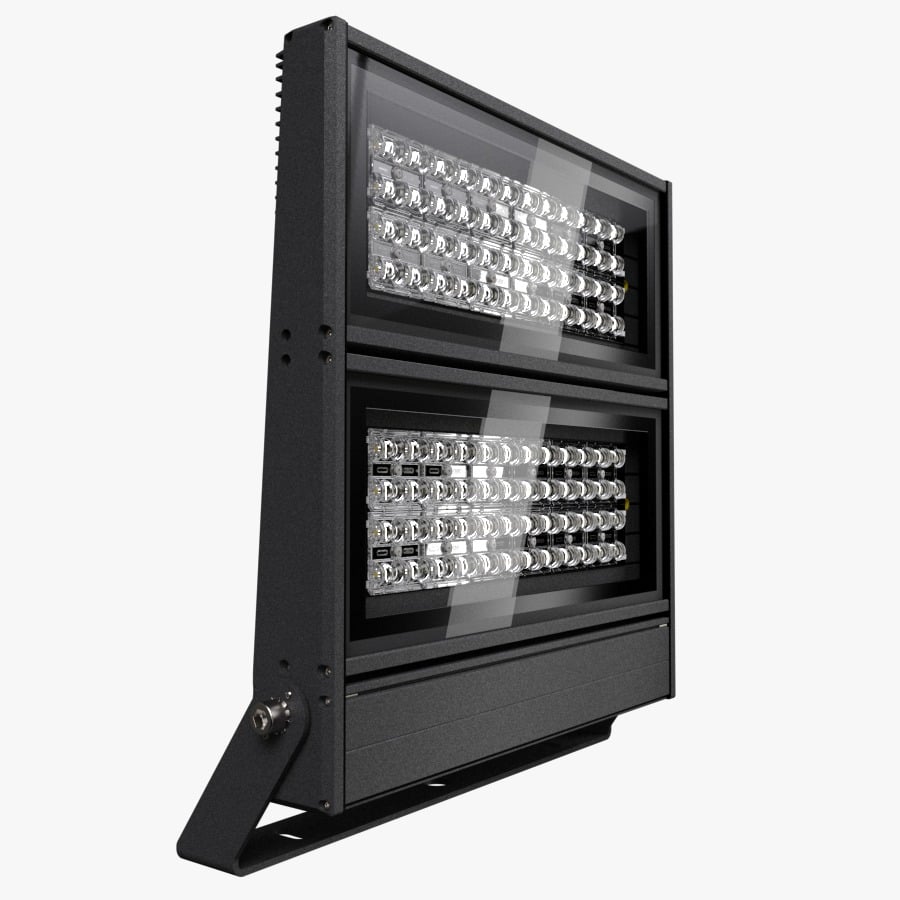

- Produkcja opraw LED energooszczędnych, o ograniczonym rozpraszaniu światła poza obszar gry.
- Montaż i uruchomienie instalacji.
- Doradztwo w doborze klasy oświetlenia zgodnie z normą PN-EN 12193.
Jakie klasy oświetlenia obiektów sportowych oferujemy?
Norma PN-EN 12193 „Światło i oświetlenie – Oświetlenie w sporcie” dzieli obiekty sportowe na trzy klasy oświetlenia, w zależności od poziomu rozgrywek:
| Klasa | Przeznaczenie | Kluczowy wymóg |
|---|---|---|
| Klasa I | Zawody międzynarodowe i krajowe wysokiej rangi, transmisje telewizyjne | Najwyższy poziom oświetlenia i wysoka równomierność; minimalne pionowe natężenie oświetlenia (Ev) dla głównej kamery na poziomie 1400 lx; wskaźnik oddawania barw (Ra) powyżej 90 |
| Klasa II | Rozgrywki krajowe niższych lig, intensywne treningi | Średni poziom wymagań oświetleniowych |
| Klasa III | Obiekty rekreacyjne, szkolne, treningowe | Poziome natężenie oświetlenia (Eh) w zakresie 75–200 lx |
Dla obiektów klasy mistrzowskiej kluczowym parametrem jest pionowe natężenie oświetlenia (Ev), które decyduje o jakości transmisji telewizyjnej i wiernym odwzorowaniu ruchu zawodników i piłki. Dla obiektów rekreacyjnych i treningowych najważniejsze jest poziome natężenie oświetlenia (Eh) na całej płycie boiska.
Jak przebiega współpraca
- Zgłoszenie zapytania – przekazujesz typ obiektu, jego wymiary oraz docelową klasę oświetlenia.
- Symulacja komputerowa – przygotowujemy obliczenia fotometryczne pokazujące rozkład światła i liczbę wymaganych opraw.
- Wycena i projekt – otrzymujesz propozycję rozwiązania dopasowaną do budżetu i wymagań normowych.
- Produkcja opraw – oprawy LED produkowane są z myślą o energooszczędności i ograniczeniu zanieczyszczenia światłem poza płytę boiska.
- Montaż i uruchomienie – instalacja wykonywana jest przez zespół VAVELIGHT lub wskazanego wykonawcę.
Dlaczego oświetlenie LED
- Efektywność energetyczna – niższe zużycie energii elektrycznej w porównaniu z tradycyjnymi źródłami światła.
- Trwałość – długi czas eksploatacji opraw LED ogranicza koszty serwisowe.
- Precyzyjna optyka reflektory ograniczające rozproszenie światła poza obszar boiska, co zmniejsza zanieczyszczenie światłem terenów sąsiednich.
- Lepsze oddawanie barw – istotne dla komfortu widzów oraz jakości nagrań i transmisji.
Realizacje
Jedną z realizacji VAVELIGHT jest oświetlenie stadionu sportowego w Mielcu, gdzie zastosowano energooszczędne technologie LED zaprojektowane z myślą o wymaganiach sportu wyczynowego – z zapewnieniem równomiernego oświetlenia płyty boiska.
Sprawdź naszą realizację w Mielcu
Warianty realizacji oświetlenia obiektów sportowych
Zakres i koszt każdego projektu ustalany jest indywidualnie na podstawie symulacji fotometrycznej – zależy od wielkości obiektu, klasy oświetlenia i lokalnych warunków montażu. Poniżej ogólny zakres, jaki obejmuje każdy wariant:
| Wariant | Typowe zastosowanie | Zakres usługi |
|---|---|---|
| Obiekty rekreacyjne (klasa III) | Boiska szkolne, orliki, obiekty treningowe | Projekt, dobór opraw, montaż, zapewnienie wymaganego natężenia Eh |
| Obiekty ligowe (klasa II) | Boiska klubowe, rozgrywki niższych lig | Projekt zgodny z wymaganiami ligowymi, symulacja fotometryczna, montaż |
| Obiekty mistrzowskie (klasa I) | Stadiony, hale z transmisją TV | Projekt spełniający wymogi Ev i Ra dla transmisji telewizyjnej, pełne wsparcie wdrożeniowe |
Aby otrzymać indywidualną wycenę, zgłoś typ obiektu, jego wymiary i docelową klasę oświetlenia.
VAVELIGHT vs tradycyjne oświetlenie obiektów sportowych
| Kryterium | Oświetlenie LED VAVELIGHT | Tradycyjne oświetlenie (np. lampy sodowe/metalohalogenkowe) |
|---|---|---|
| Zużycie energii | Niższe, dzięki wysokiej efektywności LED | Wyższe |
| Zanieczyszczenie światłem | Ograniczone dzięki precyzyjnej optyce reflektorów | Wyższe rozproszenie światła poza boisko |
| Zgodność z PN-EN 12193 | Projektowane pod konkretną klasę oświetlenia | Wymaga często dodatkowych korekt |
| Czas eksploatacji | Długi | Krótszy, częstsza wymiana źródeł światła |
| Jakość transmisji TV | Wysoki wskaźnik oddawania barw (Ra), stabilne parametry dla kamer | Zmienne parametry, ryzyko efektu „zebry” |
FAQ – najczęstsze pytania
Czym jest norma PN-EN 12193?
PN-EN 12193 „Światło i oświetlenie – Oświetlenie w sporcie” to polska norma określająca wymagania dotyczące natężenia oświetlenia, równomierności, ograniczenia olśnienia i oddawania barw dla różnych dyscyplin i klas obiektów sportowych.
Jakie są klasy oświetlenia obiektów sportowych?
Norma wyróżnia trzy klasy: klasę I dla zawodów międzynarodowych i krajowych wysokiej rangi transmitowanych w telewizji, klasę II dla rozgrywek niższych lig i intensywnych treningów oraz klasę III dla obiektów rekreacyjnych, szkolnych i treningowych.
Czym różni się natężenie Eh od Ev?
Eh to poziome natężenie oświetlenia mierzone na płaszczyźnie boiska – kluczowe dla obiektów rekreacyjnych i treningowych. Ev to pionowe natężenie oświetlenia, decydujące o jakości obrazu rejestrowanego przez kamery telewizyjne — kluczowe dla obiektów klasy mistrzowskiej.
Jakie natężenie oświetlenia jest wymagane dla boiska rekreacyjnego?
Dla obiektów rekreacyjnych poziome natężenie oświetlenia (Eh) powinno wynosić od 75 do 200 lx, w zależności od poziomu rozgrywek i przeznaczenia obiektu.
Jakie natężenie oświetlenia jest wymagane dla stadionu klasy mistrzowskiej?
Dla obiektów klasy mistrzowskiej minimalne pionowe natężenie oświetlenia (Ev) dla głównej kamery telewizyjnej wynosi 1400 lx, a wskaźnik oddawania barw (Ra) powinien przekraczać 90.
Co to jest efekt „zebry” w oświetleniu boiska?
To zjawisko nierównomiernego oświetlenia poszczególnych fragmentów płyty boiska, które utrudnia percepcję ruchu piłki i zawodników oraz powoduje zmęczenie wzroku u widzów i zawodników.
Jak wygląda proces przygotowania oferty?
Zgłaszasz typ obiektu, jego wymiary oraz docelową klasę oświetlenia. Na tej podstawie przygotowywana jest symulacja komputerowa z obliczeniem wymaganej liczby opraw oraz wycena.
Jakie obiekty obejmuje oferta VAVELIGHT?
Stadiony, hale sportowe, boiska, korty tenisowe i baseny – zarówno obiekty rekreacyjne i treningowe, jak i obiekty klasy mistrzowskiej.
